Utforska framtiden med termiska drönare
Termiska drönare revolutionerar en rad industriella och offentliga tjänster genom att erbjuda en ny dimension av visuell information. Denna teknik, som kombinerar drönarnas flexibilitet med avancerad termisk bildteknik, möjliggör effektivare inspektioner, räddningsinsatser och övervakning. Från att bistå brandbekämpning till att utföra detaljerade inspektioner av infrastruktur, visar termiska drönare sitt värde genom att tillhandahålla kritisk information som inte är synlig för det mänskliga ögat. Denna text introducerar läsaren till grunderna i termisk drönarteknik, dess funktioner, och hur den används i praktiken.
Lär dig mer om termografi och drönare med vår genomgående heldagskurs
Denna kurs är designad för både nybörjare och erfarna drönarpiloter som vill utöka sina färdigheter och tillämpa termografi i olika sammanhang, inklusive bygginspektioner, energiutvärderingar och räddningsinsatser med mer.
- Heldagskurs i Göteborg
- Grundprinciper för termografi med drönare
- Välja rätt värmekamerautrustning
- Hands-on övningar för datainsamling
- Effektiva analys- och rapporteringstekniker
- Optimering av inspektionsprocesser
Termiska drönare i aktion
Trots att tekniken med termiska drönare är relativt ny, finns det redan en mängd inspirerande exempel på hur de har använts:

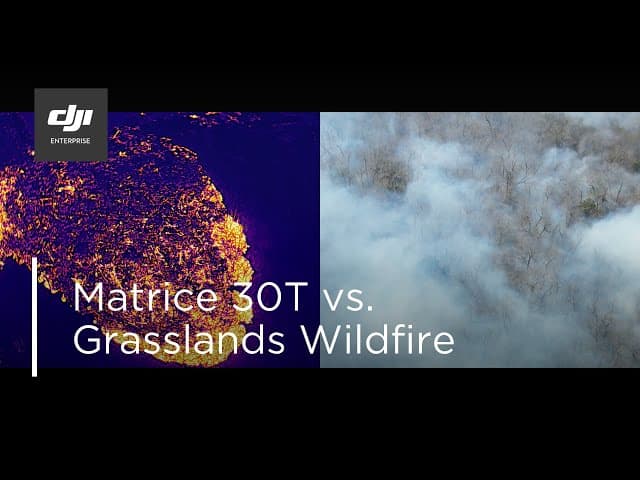

Under en skogsbrand i Cleburn, Texas, den 20 mars 2022, användes termiska drönare av brandmän för att skapa en omfattande överblick över den spridande branden. Dessa drönare kunde penetrera den tjocka röken och guida markpersonalen till säkra insatser mot eldhärdar. Tack vare detta lyckades man begränsa brandens spridning och skydda bostadsområden, med branden under kontroll inom fyra timmar.
I Tjernobyls exkluderingszon i Ukraina, drabbad av stora skogsbränder 2020, möjliggjorde termiska drönare för brandbekämpningspersonal att lokalisera och navigera till varma områden trots den begränsade sikt som orsakades av tjock rök.
Under monsunrelaterade översvämningar och jordskred i Vietnam, spelade drönare en kritisk roll i sökandet efter försvunna personer. De tjänade inte bara till att fånga högkvalitativa flygbilder, utan använde även termiska sensorer för att upptäcka värmesignaturer och samlade in data för att skapa 3D-modeller av terrängen.
I Argentina används termografiska drönare av oljeraffinaderier för att övervaka energiutstrålningen från olika delar av anläggningen. Detta ger inspektörer en detaljerad bild av utrustningens skick utan att riskera personalens säkerhet.
Vid en kemikalieutsläpp i Sarasota, Florida, underlättade termiska drönare lokaliserandet av läckans källa mitt i en spridande ammoniakmoln.
I Bentonville, Arkansas, användes termiska UAV:er av brandmän för att övervaka temperaturen i en tank med brandfarlig difluoretan under en brand i en närliggande industri. Detta strategiska tillvägagångssätt förhindrade en potentiell explosion.
Termiska drönare bistår även bönder med att upptäcka hjortkalvar dolda i högt gräs, vilket möjliggör räddningsinsatser innan åkrarna klipps, och på så sätt skyddas kalvarnas liv.
Dessa exempel belyser den mångsidighet och betydelse som termisk drönarteknik har. Utrustade med värmeavbildningssystem gör drönarna redan en markant skillnad inom många områden, och utvecklingen fortsätter för att ytterligare utvidga deras användningsområden.
Tekniska principer bakom värmebildning
När vi utforskar nutiden och framtiden för termisk drönarteknik, blir det viktigt att dyka djupare in i de tekniska grunderna som möjliggör värmekamerors funktion. En fördjupad förståelse för hur värmebildsutrustning fungerar kan öppna dörrar till mer effektiv användning av tekniken och främja innovation inom utvecklingen av termiska drönare.
Värmebildningens vetenskap
Värme och dess natur

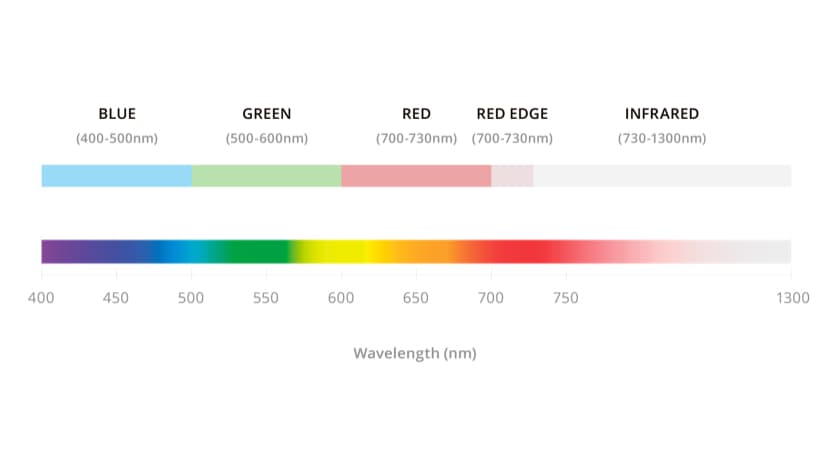

Värme, eller infraröd strålning (IR), representerar atomernas vibrationsenergi. Varje objekt utsänder en värmesignatur som speglar intensiteten i dess atomers rörelse; högre rörelseenergi indikerar en varmare temperatur. Termografi, vetenskapen om att analysera dessa värmesignaturer, applicerar denna insikt för att omvandla värmeinformation till användbara data och bilder.
Människans synfält och dess begränsningar
Trots att människor kan känna av värme kan vi inte se infraröd strålning. Detta beror på att IR-strålningen ligger utanför det synliga ljusets spektrum som våra ögon kan detektera, vilket begränsar vår förmåga att direkt observera värmeenergi.
Värmekamerornas roll
Överbrygga synklyftan
Värmekameror är skapade för att upptäcka och översätta de infraröda våglängderna till visuella bilder som människor kan se och förstå. Genom avancerad sensorteknik fångar dessa kameror upp infraröd strålning från olika objekt och konverterar den till en visuell representation. Denna teknik gör det möjligt för oss att visuellt uppfatta värme som färgbilder, där olika färger representerar olika temperaturnivåer.
Hur värmekameror fungerar

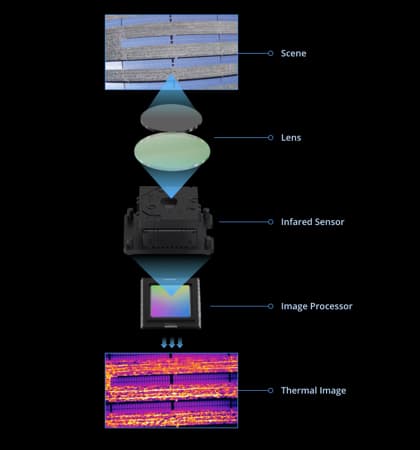

Värmekameror använder specialiserade linser som tar upp IR-frekvenser, tillsammans med termiska sensorer och bildprocessorer för att återge resultaten på en visuell skärm. När en infraröd kamera är monterad på en drönare placeras enheten vanligtvis på en gimbal som stabiliserar bilden och låter linsen rotera hela 360 grader.

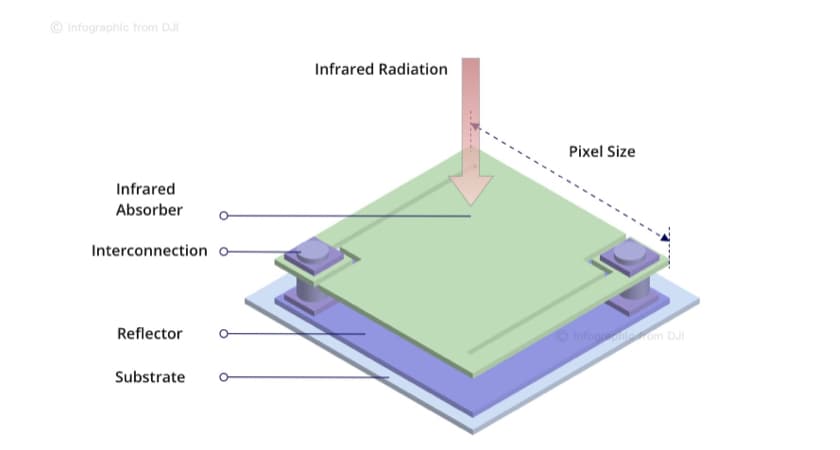

De termiska sensorerna i dessa avancerade kameror, tekniskt kända som mikrobolometrar, har fått betydande uppdateringar de senaste åren. Dagens alternativ kräver inte de exotiska kylmaterial som användes tidigare, vilket gör dem mycket mer överkomliga.

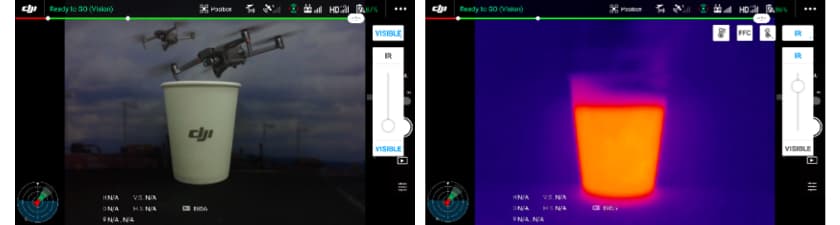

Drönarvärmekameror kan upptäcka yttemperaturen på många föremål, men det finns undantag. Till exempel absorberar högpolerade, glänsande och reflekterande föremål inte mycket värme – de har vad som kallas låg emissivitet. Dessa är svåra att upptäcka på värmekameror. Högemissionsobjekt som trä, betong - och till och med människor - är lätta att skanna.
- 640×512px termisk kamera
- 56× hybridzoom
- Kompakt och portabel
- 45-minuters flygtid
- Quad-antenn O3 Enterprise Transmission
- Omnidirektionell hinder-undvikning
Läsa och bearbeta värmebilder

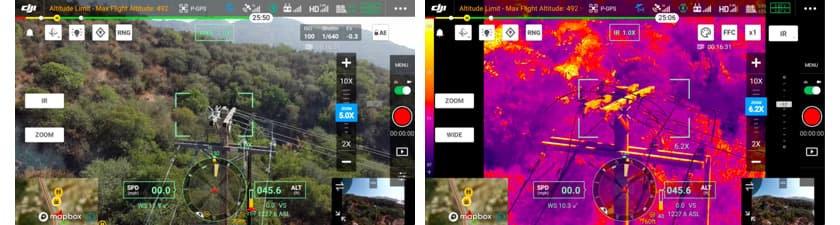

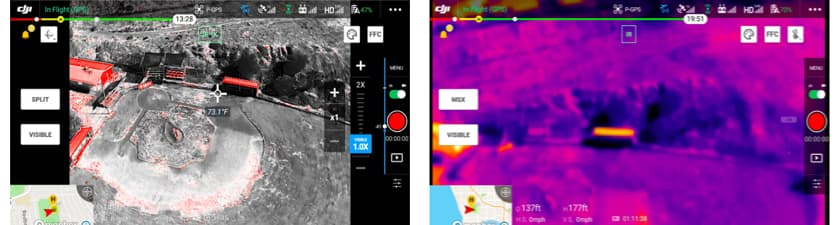

När drönare väl fångar värmeinformation med hjälp av sina IR-kameror, visas dessa värmedata på en skärm som en vanlig bild som operatörerna kan granska.

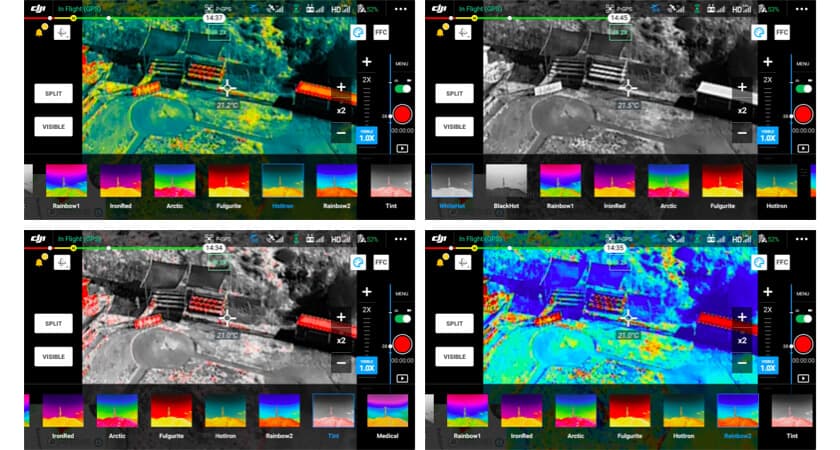

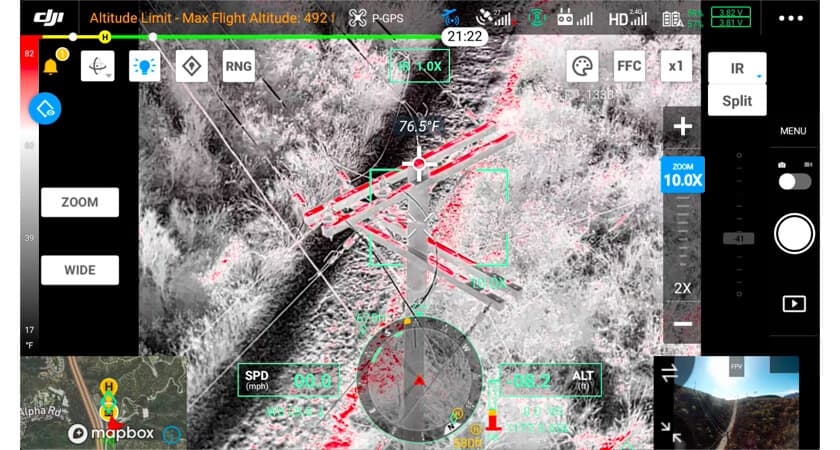

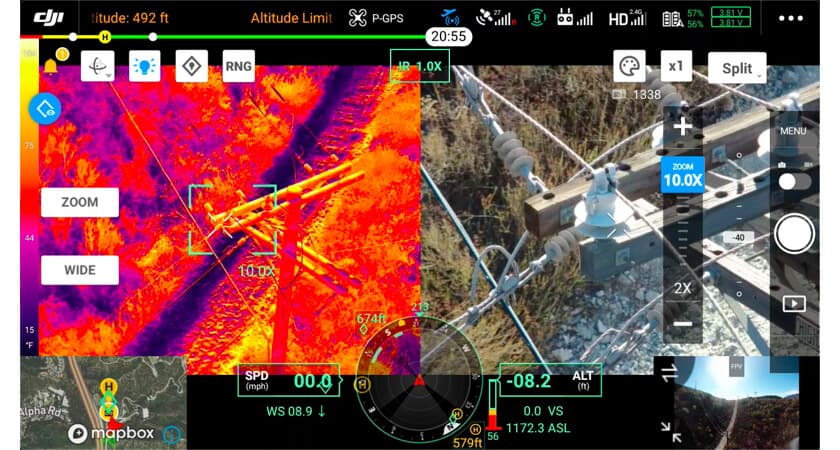

Användare av termisk bildbehandlingsprogram kan ändra paletten av färger som används för att representera scenens hetta. Varje vy är användbar för att välja olika detaljer ur bilden, och dessa alternativ inkluderar:
White Hot: Hetare föremål ser ljusare ut och kallare områden är mörkare.
Black Hot: Motsatsen till varm vit, med hetare föremål som verkar mörkare.
Rainbow: Temperaturen motsvarar nyanser, med varma färger som representerar värme. Naturligtvis är dessa tre alternativ bara början. Mer avancerade värmekameror erbjuder ett större utbud av vyer – Zenmuse H20T erbjuder 12 separata färgpaletter.
Typen av värmekamera som används avgör också vilket format bilder tas och lagras i. Medan alternativen i lägre ändläge tar bilder som enkla bildfiler, innehåller avancerade lösningar även termografiska data och temperaturavläsningar, tillsammans med GPS-taggar. Termografiska data kan inspekteras ytterligare med DJI Thermal Analysis Tool.
Ta hand om din värmekamera och hur du skyddar den från skada
Innan du börjar använda din termiska drönare är det viktigt att känna till några vanliga sätt att termiska sensorer skadas och hur du kan förhindra detta. Även om DJI-produkter är kända för att ha utmärkt byggkvalitet och hållbarhet, är termiska sensorer till sin natur extremt exakta, finjusterade instrument som kräver omsorg och försiktighet när de används. Felaktig användning kan leda till permanent skada på de termiska sensorerna, vilket lämnar artefakter över den data du samlar in. Här är några exempel på värmebilder som tagits av M30Ts som har fått sina värmesensorer skadade av direkt exponering för solljus:
- IP-55 klassad drönare
- Vidvinkel & zoomkamera
- 640px värmekamera
- Lätt och portabel
- Maximal flygtid på 41 minuter
- Kompatibel med FlightHub 2
- Köp till Low Noise propellrar för C2-klassning

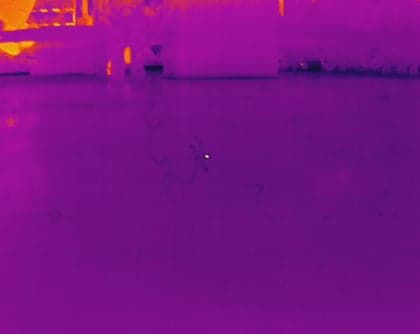

För att förhindra att detta händer med din termiska drönares sensor, utsätt INTE värmekameralinserna för starka energikällor som solen, lava eller en laserstråle. Annars kan kamerasensorn brännas, vilket leder till permanent skada.
Utmaningar med att ta noggranna termiska mätningar

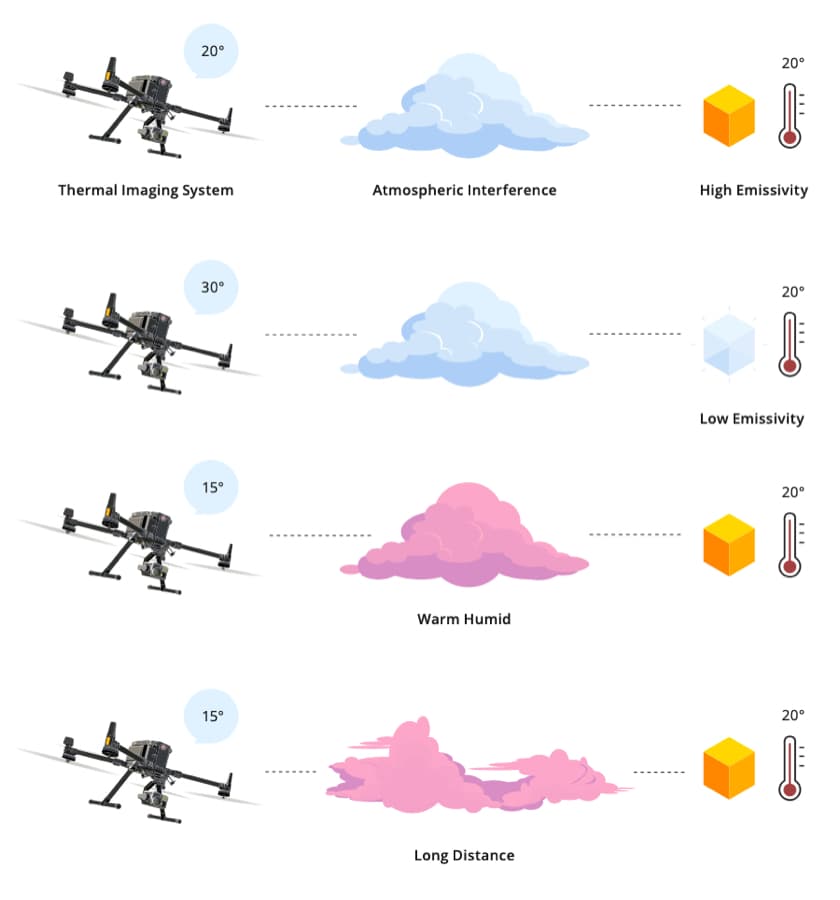

När det kommer till termisk bildteknik, även de mest avancerade värmekamerorna stöter på utmaningar som kan påverka deras förmåga att leverera precisa temperaturavläsningar. Dessa utmaningar kan i stor utsträckning tillskrivas olika miljöfaktorer som direkt påverkar mätningarnas noggrannhet.
Påverkan av Miljöfaktorer
Atmosfäriska Förhållanden: Variabler såsom extrem värme, fuktighet, molnighet samt nederbörd i form av regn eller snö kan avsevärt minska en värmekameras prestanda. Dessa förhållanden kan störa de infraröda strålarna som kameran försöker detektera.

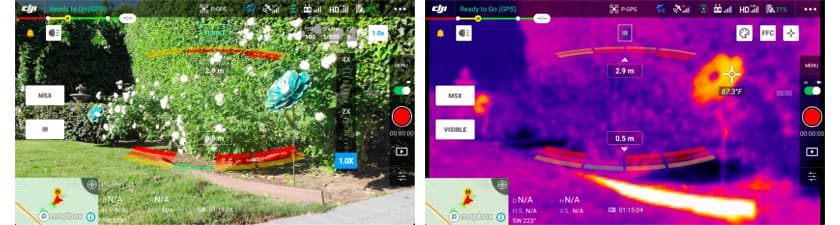

Interaktion med Material: Värmekameror möter även svårigheter när det gäller material som glas, vilket reflekterar värme från omgivningen, inklusive solen, marken, eller andra objekt, vilket kan missleda mätresultaten.
Ytbeläggningar: Ytbeläggningar på objekt, såsom korrosion eller ny målfärg, kan också förändra de termiska avläsningarna genom att påverka objektets förmåga att avge eller reflektera värme.
Solkänslighet: Solens position kan även den bidra till missvisande avläsningar genom att göra att objekt tillverkade av samma material visar olika termiska profiler.
Genom att ha dessa egenskaper i åtanke är det möjligt att skapa en korrekt bild av ett objekts eller landskaps termiska egenskaper.
Viktiga faktorer för korrekta termiska mätningar
För att maximera noggrannheten i termiska mätningar är det viktigt att ta hänsyn till en rad faktorer:
Atmosfäriska förhållanden:
Var medveten om effekterna av rök, damm, och annat skräp i luften.
Emissionsförmåga:
Objektets förmåga att avge värmeenergi.
Transparens och Reflektivitet:
Hur genomskinliga eller reflekterande material påverkar mätningarna.
Tid på Dagen:
Värmeprofiler kan variera beroende på tidpunkten för mätningen.
Observationsvinkel:
Vinkeln vid vilken observationen görs kan påverka resultatet.
Ytbehandling:
Målfärg och andra ytbehandlingar kan påverka mätningar.
Avstånd till Målet:
Ju längre avstånd, desto svårare kan det vara att få en exakt mätning.
Termisk Energi:
Mängden värmeenergi ett objekt eller område avger.
Ytans Jämnhet:
Ojämna ytor kan påverka hur värmen reflekteras och uppfattas.
Genom att noggrant överväga dessa aspekter kan användare av termiska kameror förbättra sin förmåga att skapa en korrekt bild av ett objekts eller ett områdes termiska egenskaper. Detta kräver en djup förståelse för både utrustningens begränsningar och de miljöfaktorer som kan påverka mätningarna, vilket är avgörande för alla som använder termisk bildteknik.
Framsteg inom värmekamerateknik: Avancerade överväganden
I takt med att teknologin utvecklas, strävar värmekamerateknologin efter att införliva alltmer avancerade funktioner som överstiger grundläggande uppgraderingar som högre upplösning och utökade färgskärmsalternativ. Dessa nyare funktioner speglar en dynamisk utveckling i hur värmekameror och termiska drönare utnyttjas, vilket öppnar upp för nya möjligheter och tillämpningar.
Nyckelfunktioner i modern värmekamerateknik
Dubbla nyttolaster för drönare: Många moderna drönare är nu utrustade med hybrid termiska nyttolaster som kombinerar både ett konventionellt bildsystem och en infraröd (IR) kamera. Detta möjliggör simultan insamling av visuella och termiska bilder, vilket breddar användningsområdena avsevärt.
Användaranpassade isotermiska inställningar: Genom anpassade isotermiska inställningar i drönarens kontrollpanel kan användare definiera specifika temperaturintervall för att identifiera och visualisera områden av intresse. Detta är särskilt användbart i scenarion som brandövervakning eller sök- och räddningsinsatser.
Nästa generations värmeavbildningsprogramvara: Den kontinuerliga utvecklingen av mjukvara för att analysera IR-bilder leder till avancerade funktioner såsom objektspecifik temperaturspårning, realtidsvärmekartläggning, samt möjligheten att överlagra synligt ljus med IR-bilder för ökad insikt och förståelse.
DJI Thermal Analysis Tool: Ett exempel på nästa generations värmeavbildningsmjukvara som erbjuder användarna kraftfulla verktyg för att analysera och tolka termiska data effektivt.
Att välja rätt värmekamerateknik
Vid val av värmeavbildningsutrustning för en drönare är det viktigt att överväga flera tekniska specifikationer som direkt påverkar systemets prestanda och tillämpningsområde:
Synfält (FOV): Ger en indikation på den visuella bredden som kameran kan täcka, vilket är avgörande för planering av övervaknings- eller inspektionsuppdrag.
Väderbeständighet: Klassificeras ofta enligt inträngningsskydd (IP) som anger utrustningens förmåga att motstå elementen, inklusive vatten och damm.
Spektralband: Det spektrala området som kamerans sensor kan detektera, vilket påverkar vilka typer av värmesignaturer som kan identifieras.
Termisk Känslighet (NEDT): En indikator på kamerans förmåga att upptäcka små temperaturskillnader, vilket är kritiskt för att identifiera subtila fenomen eller förändringar i en scen.
Bildupplösning: Bestämmer den detaljnivå som kan uppnås i de termiska bilderna, där högre upplösning möjliggör finare detaljer och bättre diagnosmöjligheter.
Med dessa avancerade överväganden och tekniska specifikationer i åtanke, kan organisationer och enskilda bättre matcha deras specifika behov med de mest lämpliga och kapabla värmekamerateknologierna, vilket möjliggör mer effektiva och insiktsfulla tillämpningar av denna spännande teknik.
Beroende på vilken typ av arbete du söker en drönare för och de förhållanden under vilka du planerar att använda den termiska UAV:en, kan du välja en värmekamera nyttolast för att möta dina behov. Några av de mycket kapabla nyttolaster som för närvarande finns på marknaden inkluderar modeller från Zenmuse H20-serien, som:
Zenmuse H20T
Zenmuse H20T: Standard Zenmuse H20 är en trippelsensor drönarkamera som består av en 20MP zoomkamera, en 12MP vidvinkelkamera och en 1200m laseravståndsmätare. Zenmuse H20T lägger också till en 640×512px radiometrisk värmekamera. Kameran genererar R-JPEG-filer med inbäddad temperaturinformation, vilket möjliggör ytterligare analys.
- IP44-klassad värmekamera med 640px upplösning
- Zoomkamera med 20 megapixel
- Maximalt 23x optisk zoom
- Inkluderad range finder med 1200 meter räckvidd
- Enterprise Shield Basic ingår utan extra kostnad
- Fungerar med Matrice 350 & 300
Värmekameran spelar in med 30 fps till en hög grad av värmekänslighet. Med ett brett utbud av färgpaletter, anpassningsbara isotermer och temperaturlarm, låter nyttolasten användare välja mellan högförstärknings- och lågförstärkningslägen, beroende på om de behöver ett bredare temperaturområde eller mer känslighet.
Zenmuse H20N
Zenmuse H20N: Zenmuse H20N nyttolasten liknar H20T, men den har ännu mer avancerade funktioner, många knutna till dess uppdragsprofil som en mörkerseendekamera. Nyttolastens stjärnljuskamera för mörkerseende kan zooma in synkroniserat med värmekameran och visa resultaten i delad skärm sida vid sida.
- Zoom- och vidvinkelkameror med stjärnljussensorer
- Dubbla värmekameror med zoomfunktion
- Laseravståndsmätare för mångsidig användning
- Fungerar med Matrice 350 & 300
Med två värmekameror, som kan 2× och 8× zoom, kan systemet 32× zooma. Genom att flytta in på en värmebild kan användare noggrant inspektera alla hotspots eller andra temperaturavvikelser de upptäcker. Genom att använda avancerade kameranyttolaster kan drönare ingripa i en mängd olika situationer, oavsett om det innebär att söka efter försvunna personer på natten, skanna efter potentiella bränder, utföra elektriska inspektioner eller någon annan potentiell tillämpning.
Användningsområden för termiska Drönare: Nutid och framtid
Termiska drönare utgör idag en vital del av många industriella och offentliga tjänster tack vare avancerade sensorer och mer tillgängliga prisnivåer. Denna utveckling, som både breddar och fördjupar tillämpningsområdena, fortsätter att skapa nya möjligheter för användning av termisk teknik.
Nuvarande användningsområden
Brandbekämpning: Termiska drönare är ovärderliga för brandbekämpningsinsatser, där de kan kartlägga värmeintensiva områden och hjälpa till att identifiera brändernas framfart. Denna teknik gör det möjligt för brandmän att agera proaktivt snarare än reaktivt, vilket sparar tid och räddar liv.
Sök och Räddning: I katastrofsituationer, såsom översvämningar, jordskred, och andra naturkatastrofer, är termiska drönare avgörande för att lokalisera överlevande. Deras förmåga att identifiera värmeutstrålning gör dem till ett ovärderligt verktyg för räddningsteam som arbetar under dygnets alla timmar.
Infrastrukturinspektion: Drönare förenklar inspektionen av allmännyttiga anläggningar, kraftledningar och solpaneler. Genom att kombinera värmekameror med visuella sensorer kan operatörer identifiera potentiella fel och underhållsbehov mer effektivt.
Avancerat Jordbruk: Drönare med värmekameror används för att övervaka grödor och betande djur, vilket möjliggör bättre förvaltning av resurser och effektivisering av jordbruksverksamheten.
Framtidens potential
Utvidgningen av termiska drönarens användningsområden fortsätter att överraska. Från att huvudsakligen ha använts inom offentlig säkerhet och räddningstjänster, har dessa verktyg nu börjat göra intryck inom sektorer som allmännyttiga företag och jordbruk, och nya tillämpningsområden upptäcks kontinuerligt.
Miljöövervakning: Termiska drönare kan spela en viktig roll i övervakningen av miljöförändringar, såsom avskogning, erosion, och vattenföroreningar, genom att ge data för tidig varning och bidra till bevarandeansträngningar.
Bygg- och Konstruktionsanalys: Med förmågan att snabbt identifiera värmeläckage och andra strukturella brister, kan termiska drönare bli ovärderliga för energieffektivisering och kvalitetskontroll inom byggsektorn.
Säkerhetsövervakning: Användningen av termiska drönare för att övervaka kritisk infrastruktur, gränskontroller, och andra säkerhetskänsliga områden dygnet runt, oavsett väderförhållanden, utgör ett växande intresseområde.
Viltvård: Termiska drönare kan användas för att spåra och skydda utrotningshotade djurarter, bekämpa tjuvjakt och övervaka djurpopulationers hälsa och förflyttningar.
